Блок генератора импульсов контактной микросварки

Конструктивно блок выполнен в едином корпусе. Для управления блоком используется программная оболочка с сенсорным управлением. Питание осуществляется от сети переменного тока 220В с заземляющим проводом.
Габариты корпуса блока ДхШхВ составляют: 220х210х140мм.
Вес блока не более 3 кг.

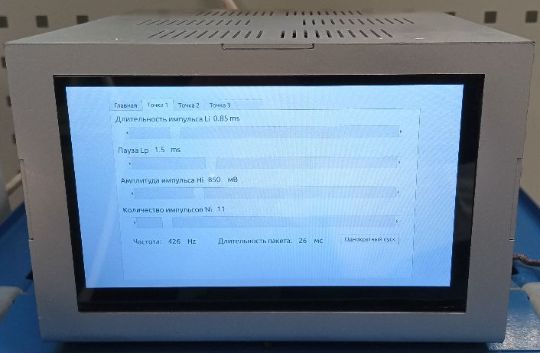

Оператор может устанавливать следующие параметры сварки:
- Амплитуду сварочных импульсов от 500 до 2000 мВ;
- Длительность сварочного импульса от 0.1 до 5 мс;
- Паузу между импульсами сварки от 0.1 до 5 мс;
- Количество сварочных импульсов;

На основании введенных параметров автоматически рассчитывается и выводится на экран частота и суммарная длительность импульсов сварки.
Эти параметры могут быть установлены отдельно для трех сварочных точек.

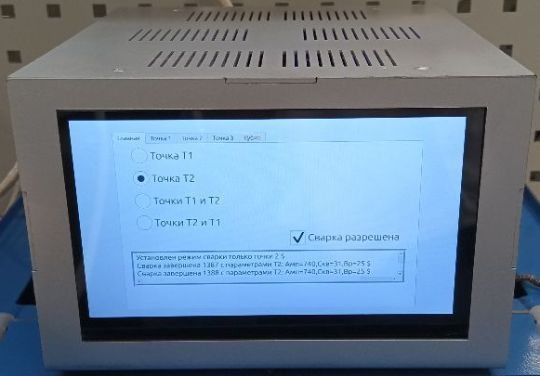

Блок также позволяет выбирать следующие режимы работы:
- «Только точка 1» сварка идет с параметрами установленными для точки 1;
- «Только точка 2» - сварка идет с параметрами установленными для точки 2;
- «С точки 1 на точку 2» - первый запуск сварки идет с параметрами установленными для точки 1, а при второй сварке блок автоматически переключается на параметры установленные для точки 2 и после цикл повторяется;

- «С точки 2 на точку 1» - первый запуск сварки идет с параметрами установленными для точки 2, а при второй сварке блок автоматически переключается на параметры установленные для точки 1 и после цикл повторяется;

Также на отдельной вкладке возможно установить любую возможную комбинацию включая точку 3.

При включении блок восстанавливает последние установленные значения параметров точек.

При работе блок ведет подсчет выполненных точек сварки и после каждой сварки выдает в терминал сообщение о произведенной сварке, её порядковом номере и параметрах.

Блок полностью заменяет штатный блок генератора установки сварки расщепленным электродом 4092. При этом на блоке имеется необходимый коммутационный разъем для связи с основными рабочими сигналами установки 4092 — сигналы «Пуск сварки», «Окончание сварки».

Блок позволяет обеспечить стабильность устанавливаемых параметров сварки и избежать дефектов возникающих при работе с генератором установки 4092. Также позволяет более гибко настраивать параметры сварки.
