Шар-шлиф-К

Установка позволяет удерживать полупроводниковую пластину и перемещать ее на позицию шлифования к выбранному шару. Удержание пластины происходит посредством вакуума, создаваемого вакуумным эжектором.

Управление установкой осуществляется с помощью панели управления, позволяющей коммутировать вакуум для удержания пластины, производить выбор шара шлифования, регулировку скорости вращения шлифовального шара от 5 до 20 см/сек с шагом 1 см/сек и регулировку времени шлифования от 1 до 9999 сек с шагом 1 сек.

Установка позволяет сохранять в память устройства установленный режим шлифования (время, скорость).

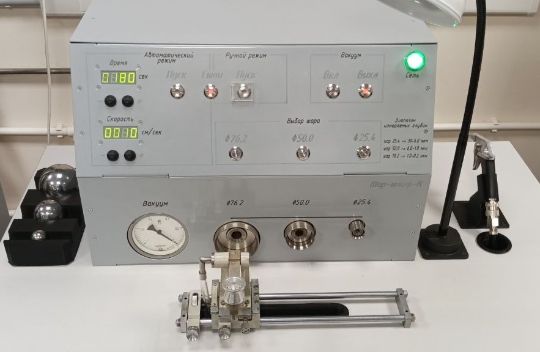

Конструктивно установка «Шар-шлиф-К» состоит из стола и закрепленного на нем блока управления установкой в котором располагаются сферические гнезда для крепления шлифовальных шаров и вакууметр для контроля силы удержания пластины. С левой стороны закреплен лоток для хранения шаров. С правой стороны установлен продувочный пистолет и лампа подсветки. По центру расположена линейная направляющая для крепления пластины и перемещения ее на позицию шлифования. На передней панели под столешницей расположен сетевой выключатель.

С обратной стороны установки расположен автомат включения, клемма для заземления установки, штуцер для подключения вакуума.

Внутри установки расположен двигатель, распределительная трансмиссия и система коммутации валов.
С обоих сторон установлены транспортировочные ручки для ручного подъема и перемещения установки.
